电工必备的19个电气字母符号,又基础又双叒叕实用

作者:dacom 发布时间: 分类:图纸符号 浏览:


朋友们大家好我是大俵哥,今天给大家分享19个实用的电气字母符号。 导线 L:火线(红色导线) N:零线(蓝色导线) PE:地线(黄绿双色导线) 很多220V的电气或用电器都会标注L和...

朋友们大家好我是大俵哥,今天给大家分享19个实用的电气字母符号。

电工必备的19个电气字母符号,又基础又双叒叕实用

导线

L:火线(红色导线)

N:零线(蓝色导线)

PE:地线(黄绿双色导线)

很多220V的电气或用电器都会标注L和N,这两个点就是电源的接点,另外开关和插座上也会有标注。

电工必备的19个电气字母符号,又基础又双叒叕实用

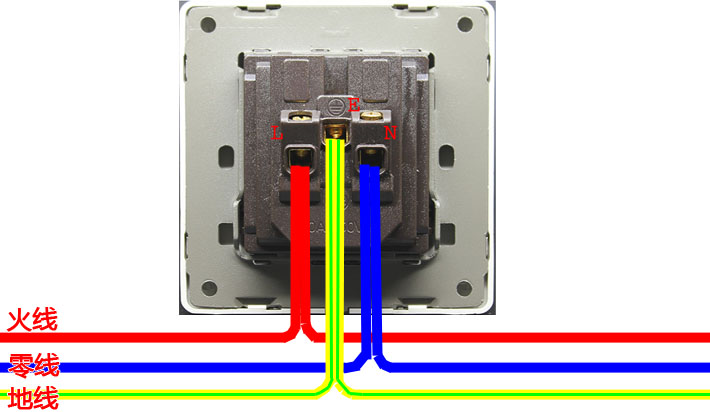

插座

电工必备的19个电气字母符号,又基础又双叒叕实用

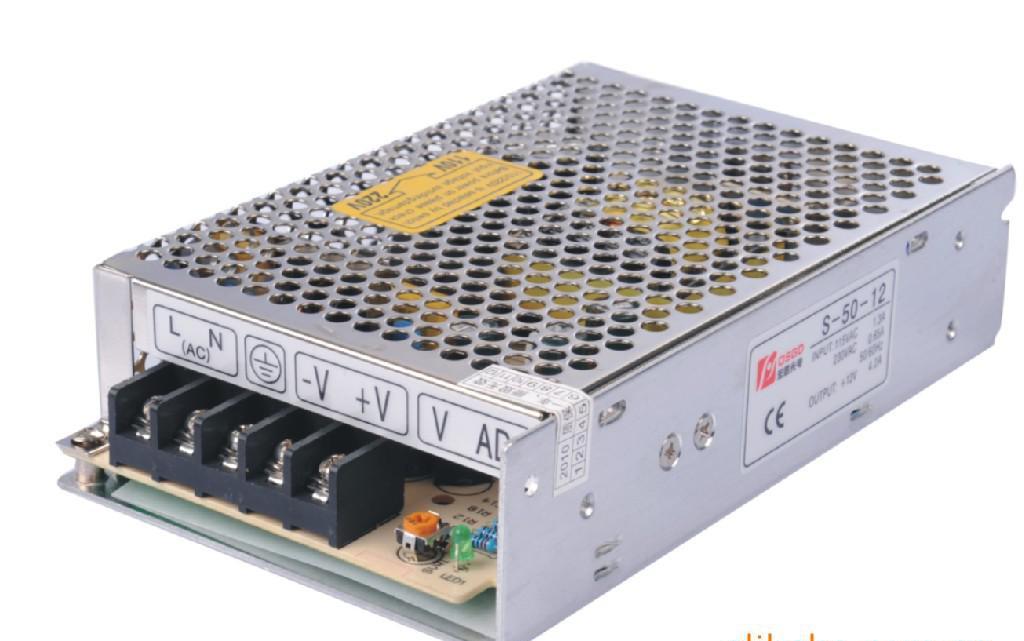

开关电源

交流(AC)

直流(DC)

这两个符号对应常见的两种电源,用电器接线时一定要注意区分是接交流电还是直流电,另外万用表测量电压和电流时,也要注意区分交流和直流。

电工必备的19个电气字母符号,又基础又双叒叕实用

时间继电器

电工必备的19个电气字母符号,又基础又双叒叕实用

中间继电器

常开:NO

常闭:NC

很多电气元件上都有这两个标注,NO对应常开触点,NC对应常闭触点。比如:中间继电器、交流接触器、时间继电器、接近开关、光电开关以及变频器和PLC等,电气自动化控制电路其实就是若干个NO和NC组成的混合电路。

电工必备的19个电气字母符号,又基础又双叒叕实用

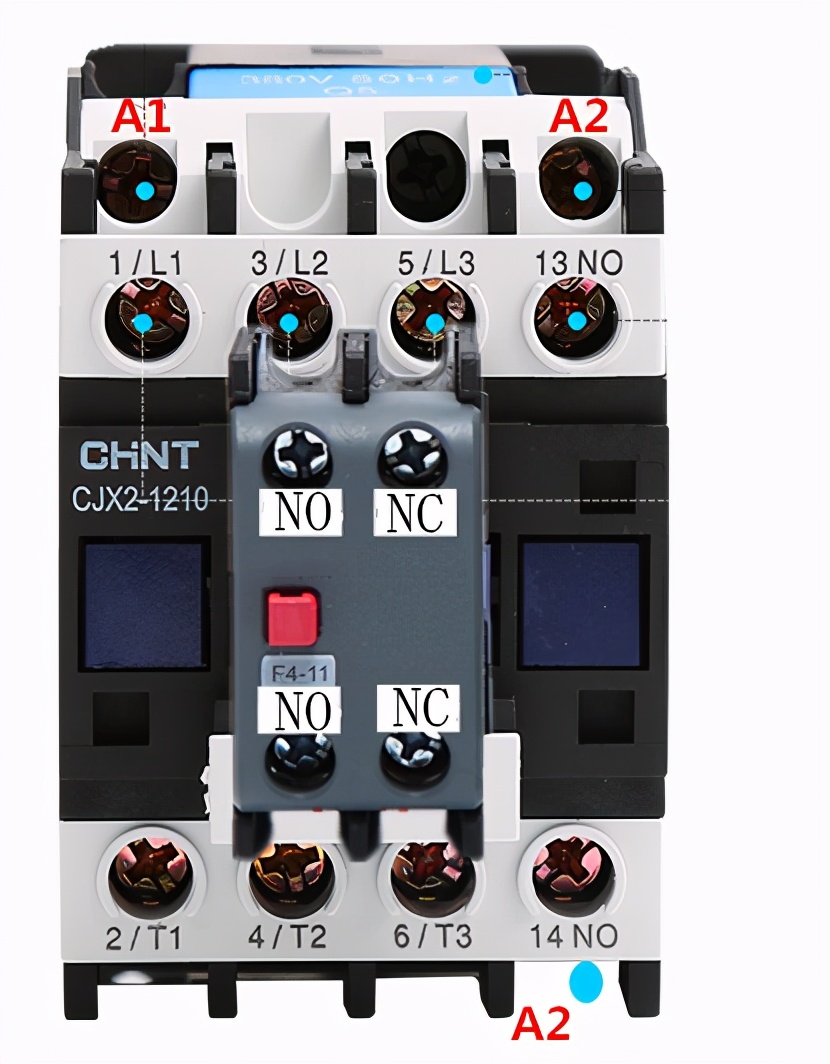

交流接触器

电工必备的19个电气字母符号,又基础又双叒叕实用

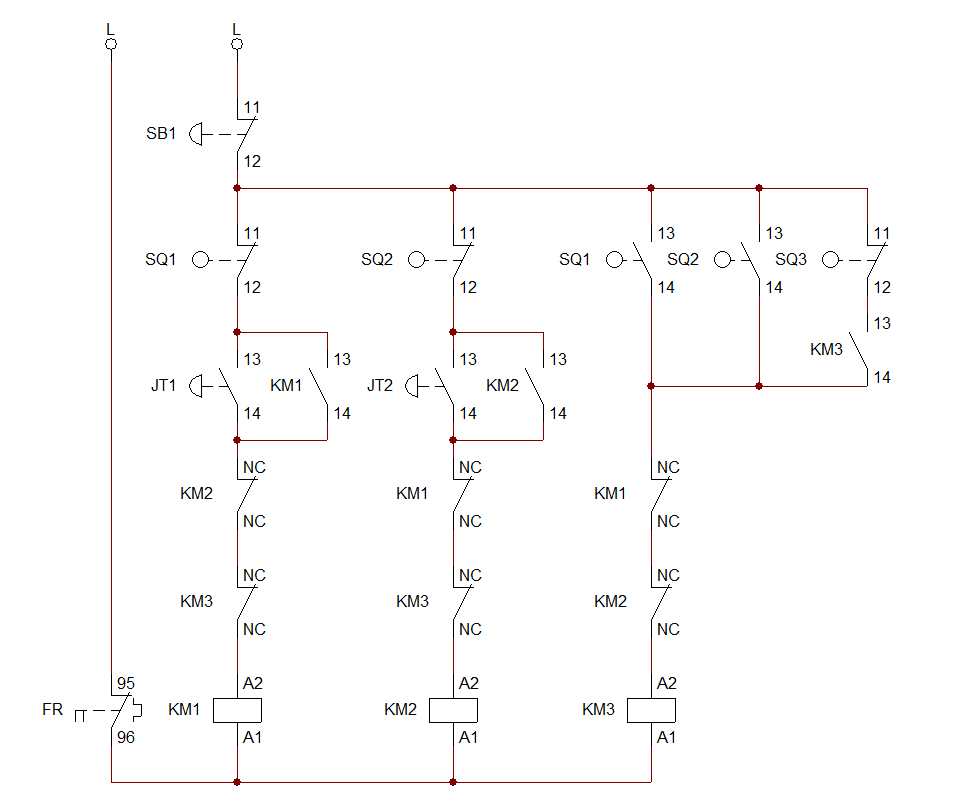

电路图

隔离开关:QS

断路器:QF

两种常见的通断开关,起到分配电能,控制线路通断的作用。隔离开关只有隔离作用,而断路器对线路和用电器有保护作用。

电工必备的19个电气字母符号,又基础又双叒叕实用

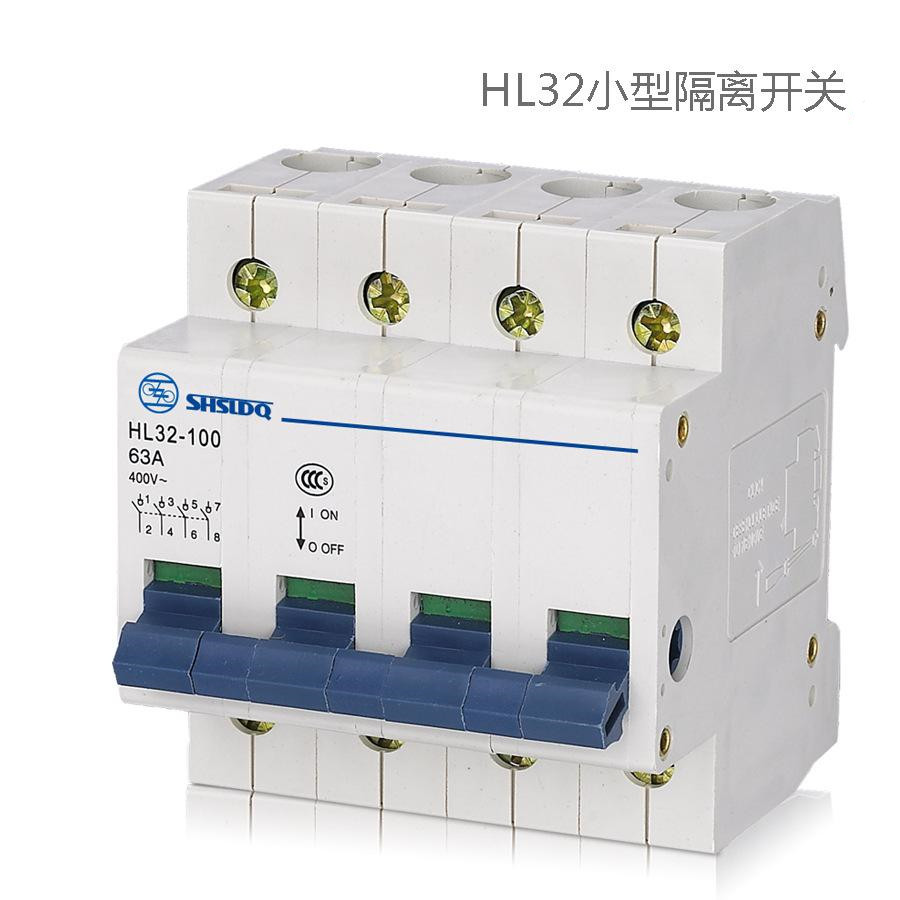

隔离开关

电工必备的19个电气字母符号,又基础又双叒叕实用

空气开关

熔断器:FU

热过载继电器:FR

两种常见的过载保护电气元件,熔断器就是我们常说的保险丝,而热过载继电器是防止电机过载的常用电气。

电工必备的19个电气字母符号,又基础又双叒叕实用

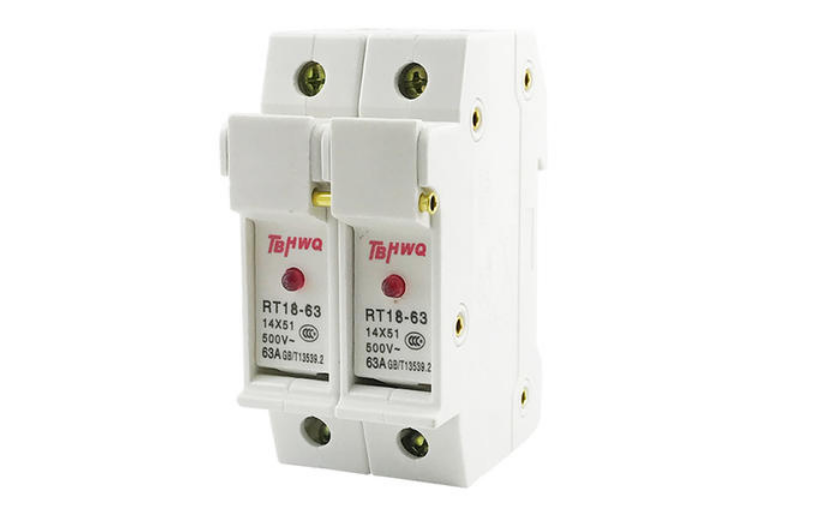

熔断器

电工必备的19个电气字母符号,又基础又双叒叕实用

热继

电动机:M

发电机:G

这是两大类,一个属于供电设备,一个属于常见负载。

电工必备的19个电气字母符号,又基础又双叒叕实用

电动机

电工必备的19个电气字母符号,又基础又双叒叕实用

发电机

按钮开关:SB

转换开关:SA

两类常见的控制开关,包含多种样式。

电工必备的19个电气字母符号,又基础又双叒叕实用

按钮开关

电工必备的19个电气字母符号,又基础又双叒叕实用

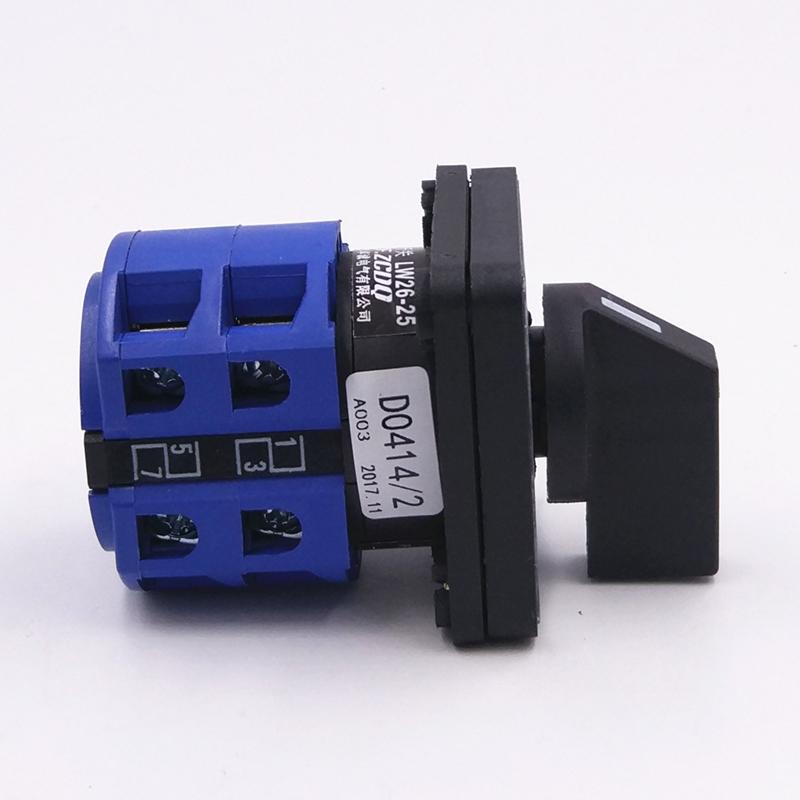

转换开关

正转:FWD

反转:REV

这两个符号常用来表示电动机转动的方向,一个对应正转,一个对应反转。

电工必备的19个电气字母符号,又基础又双叒叕实用

变频器上的FWD和REV

正极:VCC

负极:GND

电工必备的19个电气字母符号,又基础又双叒叕实用

电子线路板

总结:认识了常见的电气符号,对我们看电路图和实物接线都有很大的帮助。
